征询热线（同微信）： 13355424741 / 0532-80760000
HAPPY8开心8—— 您身边的显微专家 ——
体视显微镜技术在铝合金侵蚀钻研中的利用
目前,对铝合金表表侵蚀行为的钻研,宏观和微观脱离,不能精确地显示侵蚀了局 。尝试利用体视显微镜技术对LY12CZ铝合金的侵蚀进行实时观测并沉现侵蚀过程,对体视显微镜技术在侵蚀试验中的利用进行了索求 。了局批注:在EXCO溶液中LY12CZ铝合金的侵蚀是从表表膜的粉碎起头的,并且侵蚀坑总是沿着轧造方向(晶界方向)发展,即便有垂直于轧造方向的报答划痕也是如此;在特定前提下,不不变的胶状Al(OH)3膜也能故障部门侵蚀的发展,初期先产生侵蚀的部位,往往并不是侵蚀*严沉的部位 。体视显微镜技术可能实现实时观测和表表侵蚀过程的沉现,若是能克服其放大倍数等方面的限度,则有可能对侵蚀钻研实现宏观与微观的结合,能够正确地展示侵蚀情况 。
操作步骤：

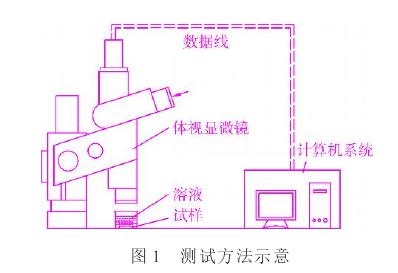

利用徕卡M205C体视显微镜观测试样表表的侵蚀情况,放大倍数为160倍 。利用徕卡显微镜附带的system每10 min自动拍照1次,从而将整个侵蚀过程较齐全地进行纪录 。将所有照片陆续播放,能够动态观察侵蚀过程 。测试步骤示定见图1

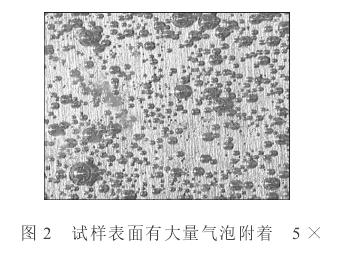

试样放入溶液中,其表表就立即产生大量的气泡(见图2) 。
在起头阶段,气泡在试样表表的各个地位都存在,但体积较幼,并很快脱离试样表表进入溶液中,直至达到溶液表表而分裂 。在这一阶段,气泡是不不变的,吸附气泡的地位也观察不到侵蚀坑 。

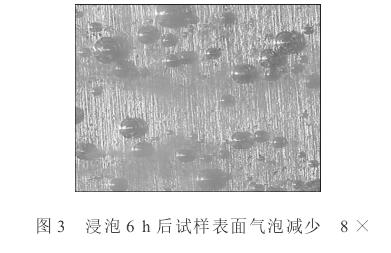

随着浸泡功夫的耽搁,气泡只在某些部位产生并长大 。此时,气泡数量大大削减,但维持的功夫在耽搁,并且不休长大,相对不变 。每个较大气泡内部,都有1个侵蚀坑(见图3) 。
试验实现后将试样从溶液中取出,经大量蒸馏水冲刷、吹干后,放入干燥皿中,6 h后再次用显微镜观察,蚀孔中依然有气泡产生,批注反映仍在持续(见图4) 。
以上景象批注,侵蚀介质一旦进入蚀孔内就很难排出,并将持续起作用 。从工程利用的角度来看,尽可能地预防侵蚀的产生比节造侵蚀的发展更合理、有效 。

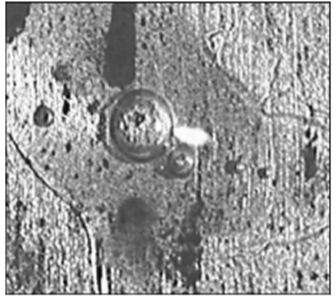

图四 从溶液取出6h后还在冒泡
从试验的成效来看,体视显微镜技术的*大利益在于:在不影响实时观测的情况下,能够反复沉现表表侵蚀的全过程,有利于对侵蚀过程深刻相识；体视显微镜技术的弊端:(1)放大倍数有限,无法在微米尺度上对晶粒、晶界和第二相的侵蚀行为进行直观观测;(2)仅限于表表观察,固然能够通过调整焦距等伎俩丈量侵蚀深度,但试验进行过程中还无法做到,并且精杜仔限 。由此可知,体视显微镜技术作为一种实用、方便、低成本的试验伎俩,在克服了放大倍数方面的限度之后,能在肯定水平上实现宏观、微观相结合这一指标 。
山东省通辽市黄岛区钱塘江路369号通辽职业技术学院西区融合楼A座4楼
销售部：sales@z-like.cn
售后部：as@z-like.cn
/ 0532-80760000
Copyright ? 2018-2026HAPPY8开心8 All Rights Reserved. 申明：本网站仅作产品展示，不提供在线买卖职能
登记号：鲁ICP备2020037598号
微信客服
服务热线
